凯发一触即发空调直流电机检测方法，手把手教你检测，再不会改行吧！

更新时间：2023-03-20 来源：深圳凯发一触即发空调维修中心【关闭】阅读：次

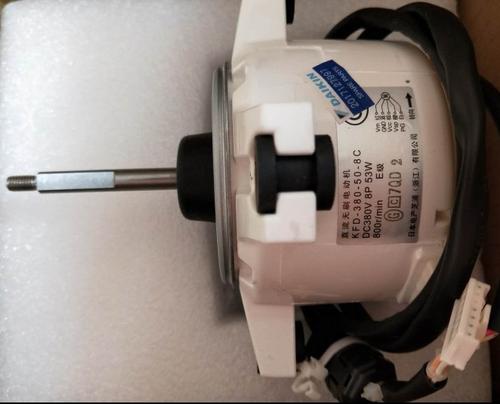

由于凯发一触即发空调部份机器采用的是直流电机，而直流电机由电路板与电机绕组两部分组成，绕组引线与内部电路板连接，因此不能像交流电机那样测量，下面深圳凯发一触即发中央空调维修中心小编就教大家准确的方法是主板能电时测量插头引线之间电压，根据电压来判断。

1、测量电阻

驱动控制黄线（VSP）——地线(GND黑色线)	0.227M（277K）
15V供电白线(VCC)——地线(GND黑色线)	37K

注：凯发一触即发空调直流电机只有一个端子，上面有五根线，分别是红、黑、白、黄、蓝。红色与黑色是DC300V，白色与黑色间DC15V，黑色是公共地线。而黄色是控制线，在开机的情况下，黄色与黑色间有直流电压，分别是：低风2.7V、中风3.3V，高风3.7V，如果空调在关机或者待机的情况下，黄色与黑色间的电压为0V。

2、直流电压测量法

两线间测量	直流电压	状态
红色——黑色	DC300V	开机或待机状态下测量
白色——黑色	DC15V	开机或待机状态下测量
黄色——黑色	低风2.7V，中风3.3V，高风3.7V	开机状态下测量
蓝色——黑色	0V-24V-0V-24V变化	通电不开机情况下测量，手拨风轮
蓝色——黑色	11V	开机电机运行正常电压值

a、测量直流300V和直流15V电压，黑表笔接黑，红表笔接红300V引线，测量直流15V，黑表笔接黑色地线，红表笔接白色15V引线。由于直流电机供电是由主板提供，如果主板不供电或供电不正常的情况下，即使直流电机正常也是不能运行，因此应首先测量上述的两个电压值。测量结果为直流电300V与15V，说明主板供电电路正常。如果所测电压为0V或者低于正常值较多时，说明主板供电电路有问题，可以更换室内机主板进行试机。

b、电机不运行故障，可以开机测量驱动控制黄色引线与黑色地线之间的驱动电压，黑表笔接黑色地线，红表笔接黄色驱动控制线，使用�？仄骺靼錍PU输出的驱动电压通过黄色线关至直流电机内部电路板，黄线与黑线之间的正常电压：分别是：低风2.7V、中风3.3V，高风3.7V。

3、电机运行正常，但开机后马上关机，报“室内风扇电机异常”的故障代码，像凯发一触即发空调会有一个”3“在闪烁。关机但不拨下空调电源播送人，将手从出风口伸入室内机并慢慢拨动风扇，黑表笔接黑色地线，红表笔接蓝色反馈线，正常为跳变电压，即0V-24V-0V-24V变化，正常的直流电机在运行时，转速反馈引线的电压约为直流11V。

注：风机上五根线用字母表示为红色——VM、黑色——GND、白色——VCC（(Voltage to Current Converter)正极）、黄色——VSP、蓝色——FG

1，VDC/VM 直流输入电压

2，GND 直流地

3，VCC直流正

4， VSP驱动控制

5， FG转速反馈
